◆ Produktübersicht
Dieses auf Exzellenz ausgelegte 5{1}Achsen-Vertikalbearbeitungszentrum kombiniert eine hoch-steife Struktur mit erstklassigen Präzisionskomponenten. Es bietet eine außergewöhnliche Dämpfungsleistung und unübertroffene Genauigkeit und ist damit die ideale Lösung für komplexe mehrachsige Bearbeitungsherausforderungen.
◆ Hauptmerkmale der Maschine
Robuste Bettstruktur:
Hergestellt aus hochwertigem, stabilem Meehanite-Gusseisen, um eine solide Grundlage für schwere Einsätze zu gewährleisten.
01
Überlegene Bearbeitungsgenauigkeit:
Das optimierte Design sorgt für eine hervorragende Dämpfungswirkung und sorgt so für makellose Präzision auch bei komplizierten Bearbeitungsprozessen.
02
Extra-Breites Basisdesign:
Die ultrabreite Basis und der verstärkte Körperguss bieten verbesserten Halt und maximale Schnittsteifigkeit bei Hochgeschwindigkeitsbewegungen.
03
Verbesserte Betriebsstabilität:
Ausgestattet mit Präzisions-Linearführungen, um schnelle Verschiebungen zu ermöglichen und gleichzeitig einen reibungslosen und stabilen Betrieb zu gewährleisten.
04
Hohe-Drehmomentleistung:
Verfügt über Präzisions-Kugelumlaufspindeln in Verbindung mit einem Direktantriebsmotorsystem, um ein hohes Drehmoment zu liefern und Spiel wirksam zu eliminieren.
05
◆ Professionelle Bewerbung
Als leistungsstarke 5{3}}Achsen-Bearbeitungslösung vereint dieses Zentrum Geschwindigkeit, Steifigkeit und Präzision. Es wurde speziell entwickelt, um den strengen Anforderungen der komplexen Teilefertigung in der Luft- und Raumfahrt, der Automobilindustrie, dem Formenbau und anderen High-Tech-Industrien gerecht zu werden.

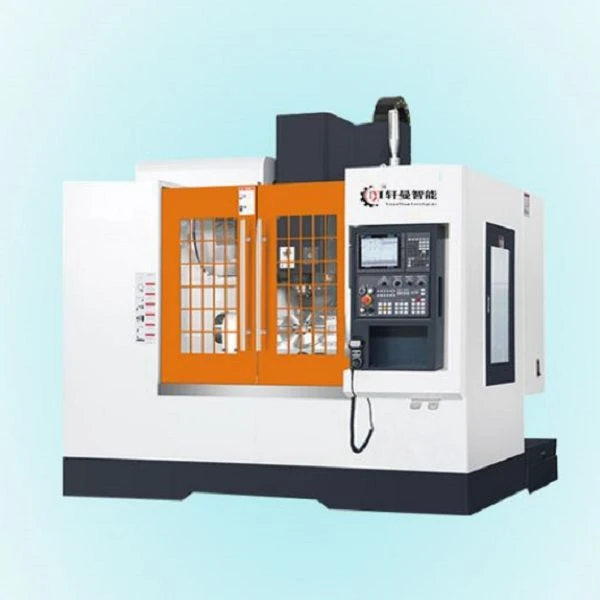

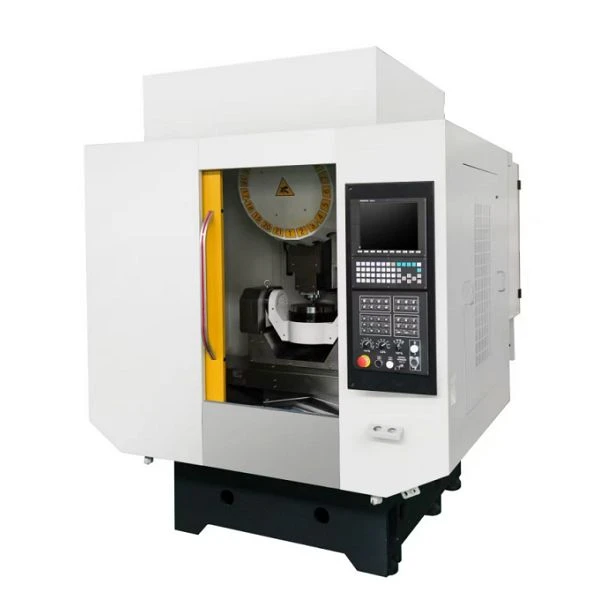

XMDR-400+ Vertikales Bearbeitungszentrum mit 5 Achsen und Drehzapfentyp
◆ Modellspezifikationen
Parametertabelle für 5-Achsen-Vertikalbearbeitungszentren
|
Modell |
MU-400S |
MUA-400S |
XMDR-400+ |
|
Reisen |
|||
|
X/Y/Z-Achsenweg (mm) |
800 / 600 / 600 |
800 / 600 / 600 |
600 / 450 / 330 |
|
Neigungsbereich der A-Achse (Grad) |
+30 ~ -120 |
+30 ~ -120 |
±120 |
|
Drehbereich der C-Achse (Grad) |
360 |
360 |
±360 |
|

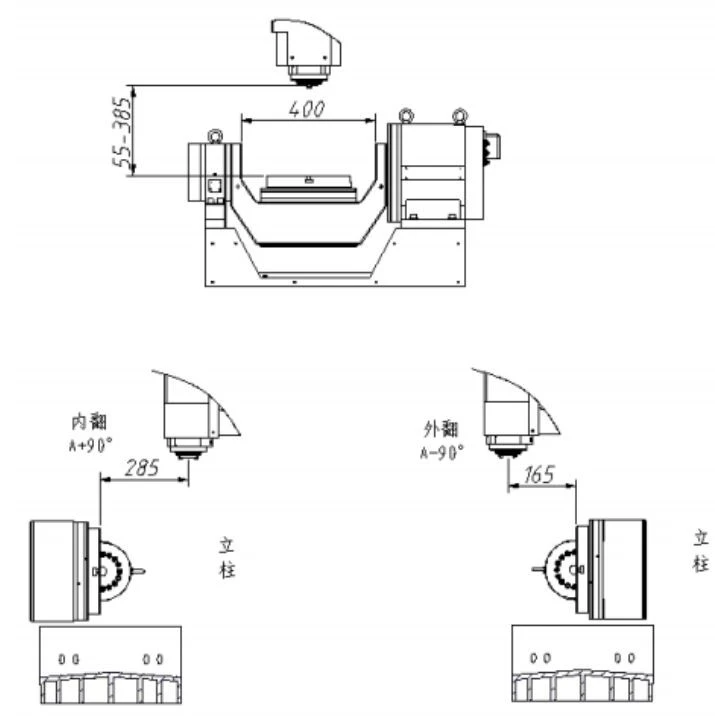

Abstand von der Spindelnase zum Tisch (Achse bei 0 Grad) (mm) |
150–750 |
150–750 |
55–385 |
|
Arbeitstisch |
|||
|
Tischgröße (mm) |
Ø400 |
Ø400 |
Ø260 |
|
Tischtragfähigkeit (0–45 Grad Neigung) (kg) |
400 |
400 |
260 |
|
Tischtragfähigkeit (45–90 Grad Neigung) (kg) |
150 |
150 |
60 |
|
Vorschubgeschwindigkeit |
|||
|
X/Y/Z-Eilgang (m/min) |
36 / 36 / 36 |
36 / 36 / 36 |
36 / 36 / 36 |
|
Schnittvorschubgeschwindigkeit (mm/min) |
10000 |
10000 |
10000 |
|
Schnellvorschub der A/C-Achse (U/min) |
15 / 20 |
15 / 20 |
189 / 386 |
|
Spindel |
|||
|
Spindelgeschwindigkeit (U/min) |
12000 |
12000 |
12000 / 24000 |
|
Spindelantriebstyp |
Direkte Kopplung |
Direkte Kopplung |
Direkte Kopplung |
|
Spindelkegel (ISO) |
BBT-40 |
BBT-40 |
BT30 / BBT30 |
|
Spindelmotor (kw) |
11 / 15 |
11 / 15 |
5.5 / 7.5 |
|
Genauigkeit |
|||
|
X/Y/Z-Positionierungsgenauigkeit (mm) |
±0.007 |
±0.007 |
±0.005 |
|
X/Y/Z-Wiederholgenauigkeit (mm) |
±0.005 |
±0.005 |
±0.003 |
|
Wiederholgenauigkeit der A/C-Achse (Bogen-s) |
8 / 6 |
8 / 6 |
±8 / ±5 |
|
Werkzeugmagazin (optional) |
|||
|
Werkzeugkapazität |
24 |
24 |
21 |
|
Max. Werkzeugdurchmesser (keine benachbarten Werkzeuge) (mm) |
120 |
120 |
60 |
|
Max. Werkzeuglänge (mm) |
300 |
300 |
120 |
|
Max. Werkzeuggewicht (kg) |
8 |
8 |
8 |
|
Andere |
|||
|
Gesamthöhe der Maschine (mm) |
3061 |
3061 |
2180 |
|
Bodenfläche (L×B) (mm) |
3200×3325 |
3200×3325 |
1800×1700 |
|
Leistungsbedarf (kva) |
30 |
30 |
20 |
|
Maschinengewicht (ca.) (T) |
8 |
8 |
3 |
|
CNC-Steuerung |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
