Vertikales Bearbeitungszentrum mit 5 Achsen
Dieses vertikale 5-Achsen-Bearbeitungszentrum verfügt über eine hochsteife Struktur und Präzisionskomponenten und bietet eine hervorragende Dämpfungsleistung und perfekte Bearbeitungsgenauigkeit für komplexe 5-Achsen-Bearbeitungsaufgaben.
◆ Maschinenfunktionen
Bettstruktur
Verwendet stabiles und robustes hochwertiges Meehanite-Gusseisen.
01
Perfekte Bearbeitungsgenauigkeit
Bietet eine hervorragende Dämpfungswirkung und gewährleistet eine ideale Bearbeitungspräzision.
02
Extrabreite Basis
Die besonders breite Basis und das Gussdesign des Maschinenkörpers sorgen für besseren Halt und Schnittsteifigkeit bei Hochgeschwindigkeitsbetrieb.
03
Hohe Stabilität
Ausgestattet mit Präzisions-Linearführungen zur Verbesserung der Maschinengeschwindigkeit und Betriebsstabilität.
04
Hohes Drehmoment
Präzisions-Kugelumlaufspindeln mit direktem Motorantrieb bieten ein hohes Drehmoment und reduzieren effektiv das Spiel.
05
● Als professionelles 5-Achsen-Vertikalbearbeitungszentrum vereint es Hochgeschwindigkeitsbewegungen, hohe Steifigkeit und hohe Präzision, um den Anforderungen der komplexen Teilebearbeitung in der Luft- und Raumfahrt-, Automobil-, Formenbau- und anderen Industrien gerecht zu werden.

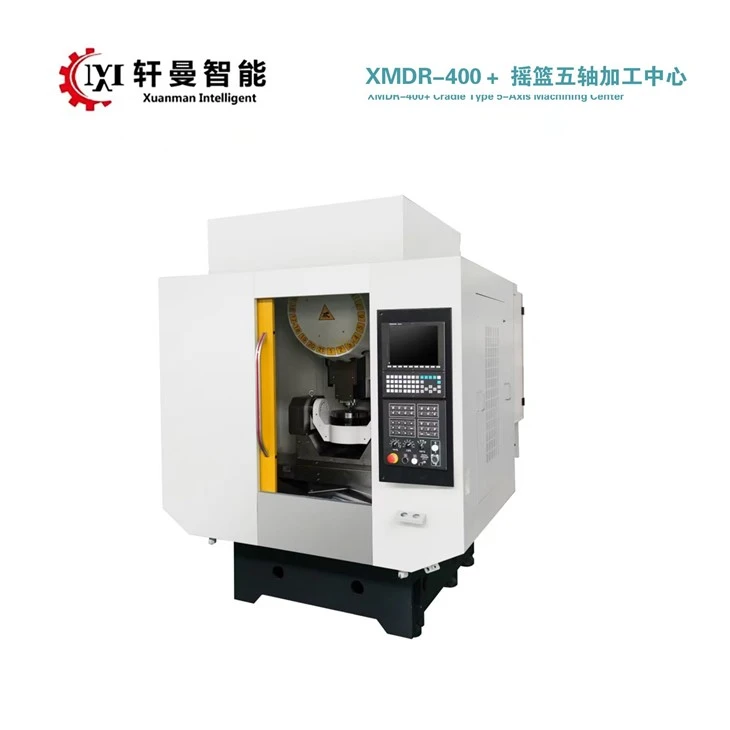

XMDR 400+ Vertikales Bearbeitungszentrum mit 5 Achsen und Drehzapfentyp
◆ Modellspezifikationen
Parametertabelle für 5-Achsen-Vertikalbearbeitungszentren
|
Modell |
MU-400S |
MUA-400S |
XMDR-400+ |
|
Reisen |
|||
|
X/Y/Z-Achsenweg (mm) |
800 / 600 / 600 |
800 / 600 / 600 |
600 / 450 / 330 |
|
Neigungsbereich der A-Achse (Grad) |
+30 ~ -120 |
+30 ~ -120 |
±120 |
|
Drehbereich der C-Achse (Grad) |
360 |
360 |
±360 |
|
Abstand von der Spindelnase zum Tisch (Achse bei 0 Grad) (mm) |
150–750 |
150–750 |
55–385 |
|
Arbeitstisch |
|||
|
Tischgröße (mm) |
Ø400 |
Ø400 |
Ø260 |
|
Tischtragfähigkeit (0–45 Grad Neigung) (kg) |
400 |
400 |
260 |
|
Tischtragfähigkeit (45–90 Grad Neigung) (kg) |
150 |
150 |
60 |
|
Vorschubgeschwindigkeit |
|||
|
X/Y/Z-Eilgang (m/min) |
36 / 36 / 36 |
36 / 36 / 36 |
36 / 36 / 36 |
|
Schnittvorschubgeschwindigkeit (mm/min) |
10000 |
10000 |
10000 |
|
Schnellvorschub der A/C-Achse (U/min) |
15 / 20 |
15 / 20 |
189 / 386 |
|
Spindel |
|||
|
Spindelgeschwindigkeit (U/min) |
12000 |
12000 |
12000 / 24000 |
|
Spindelantriebstyp |
Direkte Kopplung |
Direkte Kopplung |
Direkte Kopplung |
|
Spindelkegel (ISO) |
BBT-40 |
BBT-40 |
BT30 / BBT30 |
|
Spindelmotor (kw) |
11 / 15 |
11 / 15 |
5.5 / 7.5 |
|
Genauigkeit |
|||
|
X/Y/Z-Positionierungsgenauigkeit (mm) |
±0.007 |
±0.007 |
±0.005 |
|
X/Y/Z-Wiederholgenauigkeit (mm) |
±0.005 |
±0.005 |
±0.003 |
|
Wiederholgenauigkeit der A/C-Achse (Bogensekunden) |
8 / 6 |
8 / 6 |
±8 / ±5 |
|
Werkzeugmagazin (optional) |
|||
|
Werkzeugkapazität |
24 |
24 |
21 |
|
Max. Werkzeugdurchmesser (keine benachbarten Werkzeuge) (mm) |
120 |
120 |
60 |
|
Max. Werkzeuglänge (mm) |
300 |
300 |
120 |
|
Max. Werkzeuggewicht (kg) |
8 |
8 |
8 |
|
Andere |
|||
|
Gesamthöhe der Maschine (mm) |
3061 |
3061 |
2180 |
|
Bodenfläche (L×B) (mm) |
3200×3325 |
3200×3325 |
1800×1700 |
|
Leistungsbedarf (kva) |
30 |
30 |
20 |
|
Maschinengewicht (ca.) (T) |
8 |
8 |
3 |
|
CNC-Steuerung |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
